Demi-portique tournant ou portique 2 bras tournants : Le Pertus XXXXL
Les tarifs de nos produits vous seront communiqués lors de votre demande de devis.
Descriptif
Demi-portique ou portique 2 bras tournants de trés grosse section. Rotation à 90°.
Modèle avec poteau de réception à remplir de béton, pour solidifier l'ensemble.
double fermeture sur poteau de reception et poteau tournant par tige traversante et cadenas titan s'entrouvrant et protection des cadenas pour eviter l'accés par les squateurs
Dimensions :
- Long. 4 - 5 et 6m ou 8m 9m et 10m en 2 poteaux pivotants en 200x2000x5 mm acier avec ou sans poteau de reception
- H. de passage 2,20m
Autres tailles nous consulter - SUR DEMANDE
Conception du demi portique :
- Poteau tournant en acier galvanisé à chaud 200x200 Ep. 5mm renforcé au pied par plat de 30x10mm sur le pourtour du poteau.et base rondelle inox ep 10mm de frotement et glissement
- Axe Fût intérieur de rotation diam. 160mm Ep. 20mm indéformable et rondelle usinée ep 18mm
- Fixation sur platine de 400x400x15 ou 20mm suivant longueur
- Tiges de scellement diam. 24 L. 0,50m et double écrous + gabarit de pose fournis.
- Poteau de réception en acier galvanisé à chaud 200x200 Ep. 5mm (tête de poteau démontable en option pour le remplissage béton).
- Blocage sur poteau principal, par tige traversante inox diam. 25 en position ouvert ou fermée par cadenas titan en U
- Fermeture supplémentaire en position fermée sur poteau de réception
- Lisse alu de 200x200 Ep. 4mm avec bandes rétroréfléchissantes rouges sur les 2 faces
- Tirants de maintien prévus
- Chaînette prévue en bout de lisse pour faciliter la rotation
- Finition sous couche epoxy + laque polyuréthane avec polymérisation au four Ral 9003 BLANC ou autres
- Prévoir plots béton de 0.8x0.8xH.0.80 pour chaque poteau
Existe aussi en portique avec 2 bras tournants avec poteau central en option si la place le permet.
FABRICANT
PRIX DEGRESSIFS SUIVANT LES QUANTITES
Options
Options :
- Support panneau
- Panneau limiteur de hauteur diam. 650mm
- Cadenas clé triangle de 14
- Clé triangle
- Bavette simple
- Tête démontable pour le poteau de réception (remplissage béton)
- U de liaison pour relier les 2 lisses entre elles

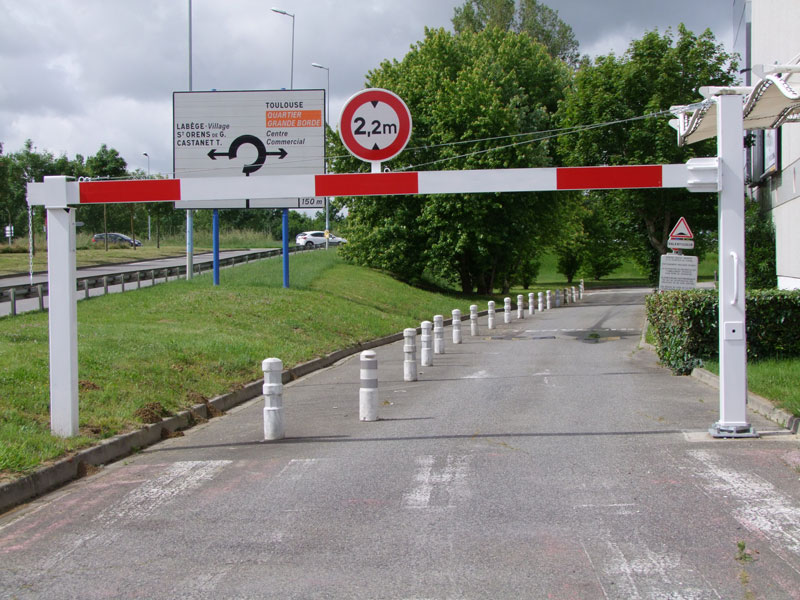

Demi-portique Le Majeur

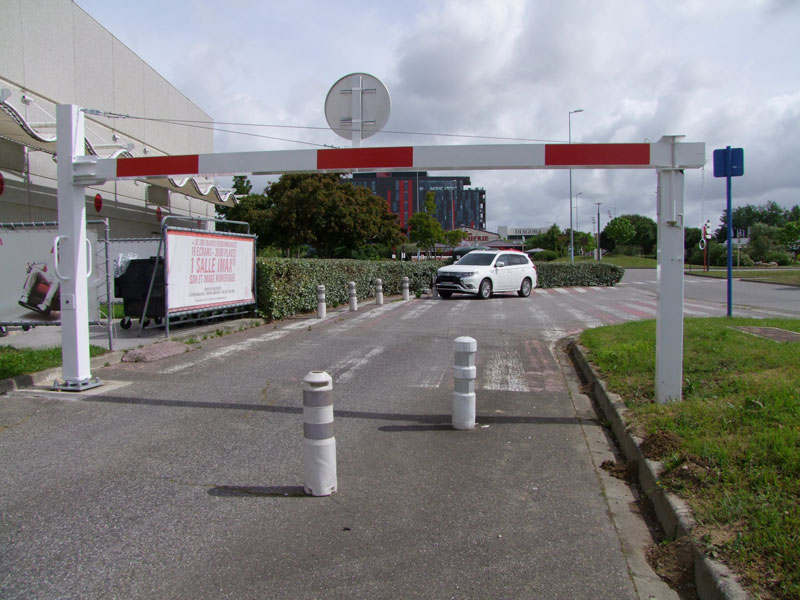

Demi-portique Le Majeur

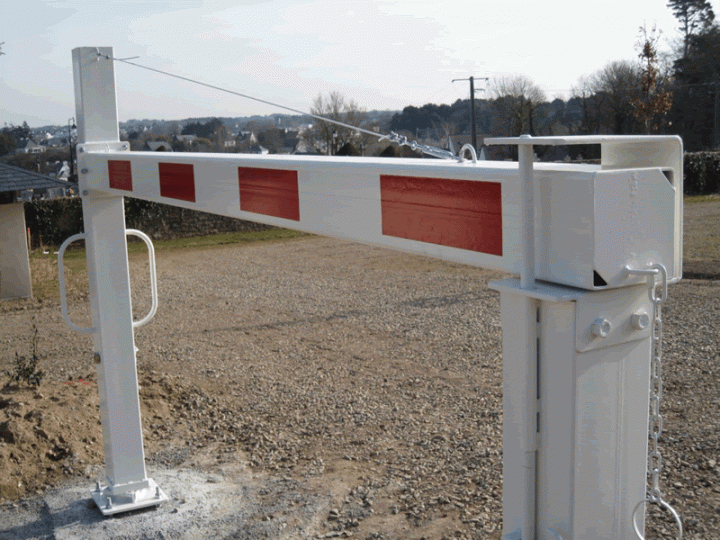

Fermeture sur poteau de réception

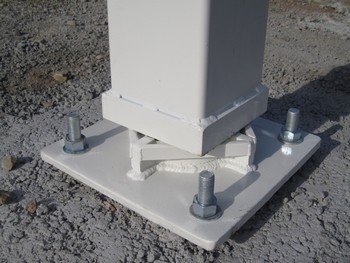

Détail platine et tiges d'ancrage
Fermeture par cadenas clé triangle (en option)

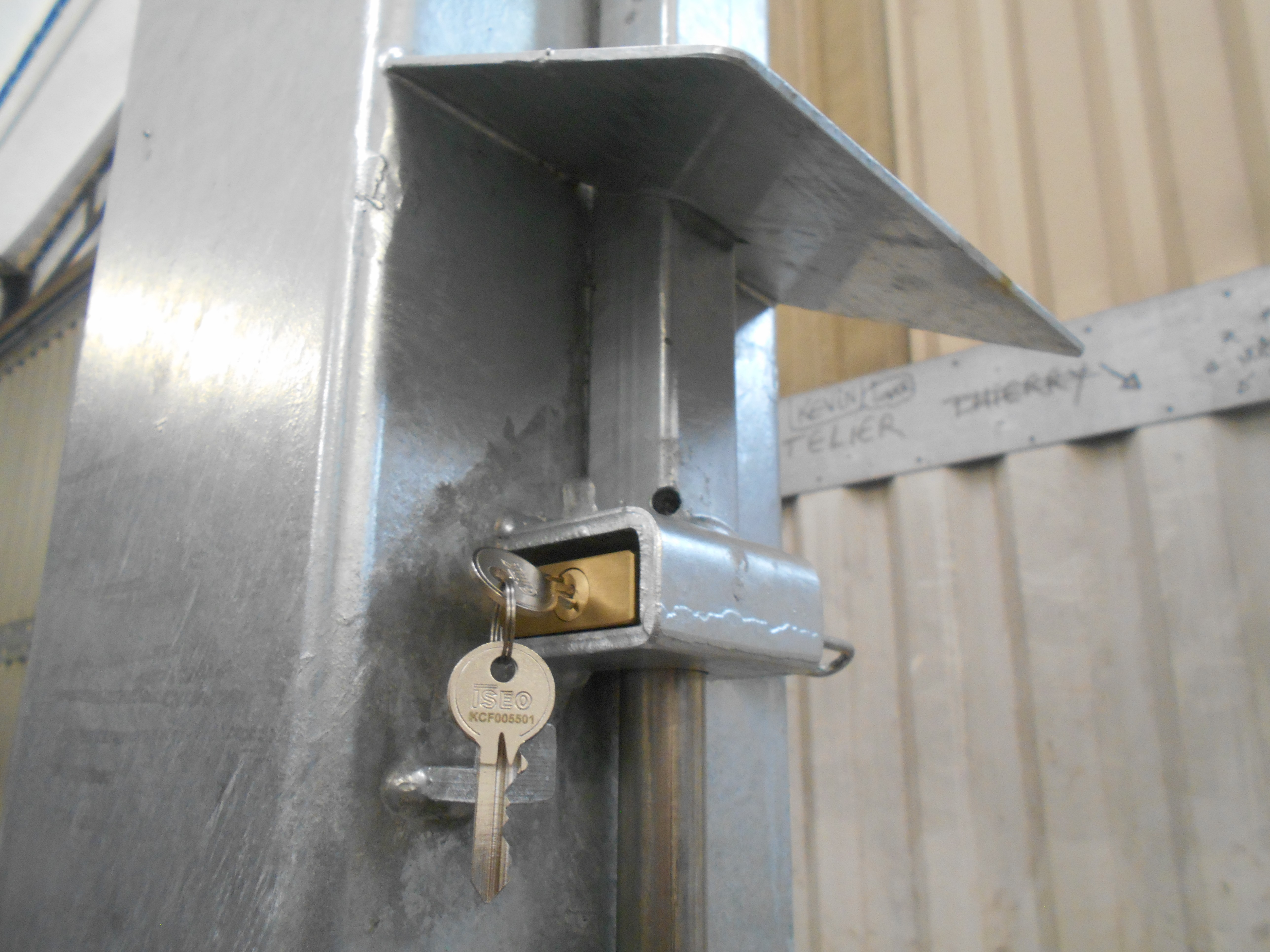

detail de protection sur poteau de reception du cadenas

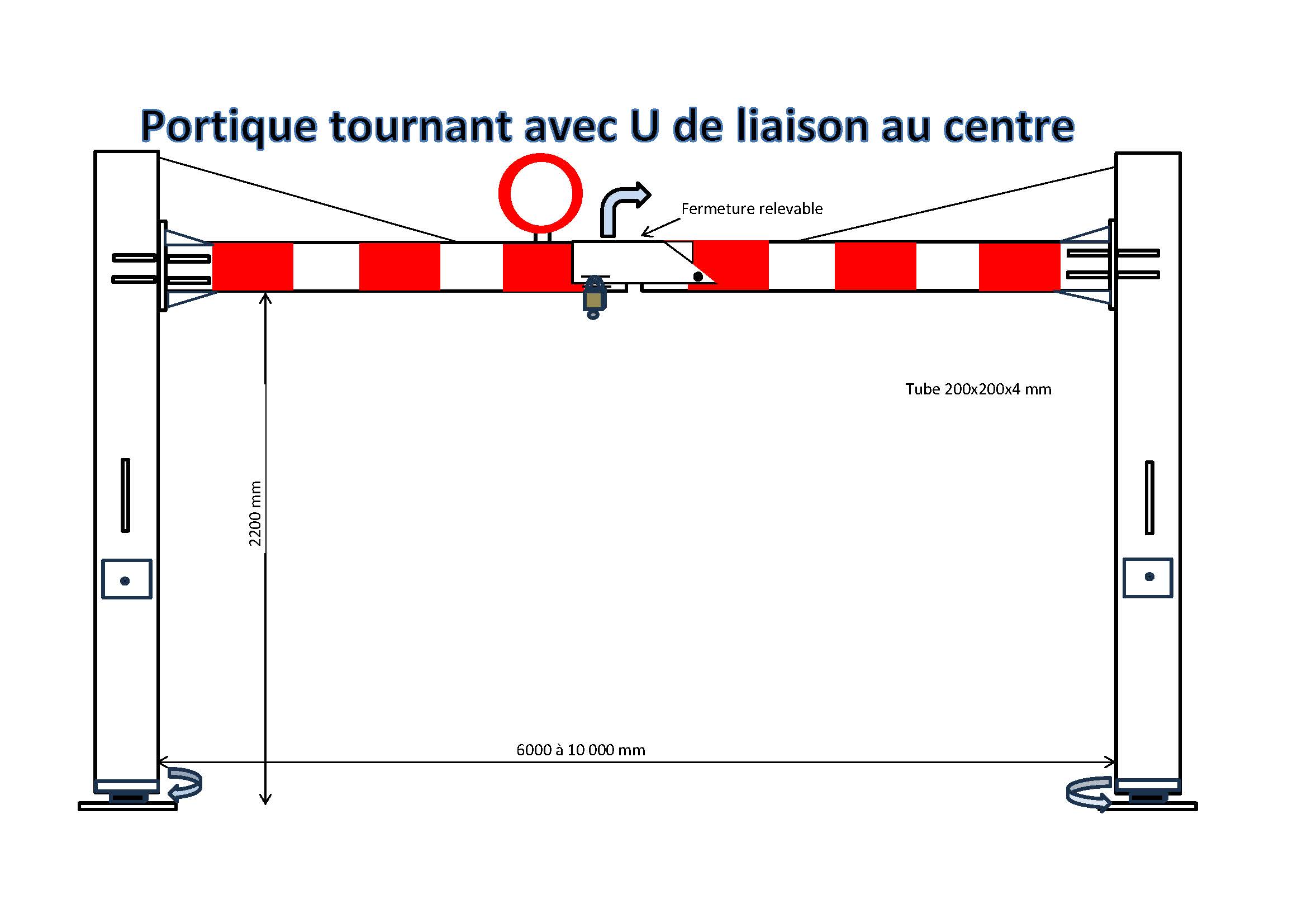

Portique tournant avec un U de liaison au centre
Références
| Référence | Désignation | Poids | Dimensions | Vendu par | Qté | Ajouter au panier |
|---|---|---|---|---|---|---|
| DEMI PORTIQUE TOURNANT : | 0 | Ajouter | ||||
| PE084A5121 | Demi portique Pertus XXXXXL | 473 kg | L. 4 x H. 2.20m | 1 | Ajouter | |
| PE085A5121 | Demi portique Pertus XXXXXL | 483 kg | L. 5 x H. 2.20m | 1 | Ajouter | |
| PE086A5121 | Demi portique Pertus XXXXXL | 496 kg | L. 6 x H. 2.20m | 1 | Ajouter | |
| PORTIQUE TOURNANT : | 0 | Ajouter | ||||
| PE086B5121 | Portique à 2 bras tournants Pertuis XXXXL | 750Kg | Larg. 6m (2 bras de 3m) x H. sous lisse 2.20m | 1 | Ajouter | |
| PE088B5121 | Portique à 2 bras tournants Pertuis XXXXL | 790Kg | Larg. 8m (2 bras de 4m) x H. sous lisse 2.20m | 1 | Ajouter | |
| PE089B5121 | Portique à 2 bras tournants Pertuis XXXXL | 825Kg | Larg. 9m (2 bras de 4.50m) x H. sous lisse 2.20m | 0 | Ajouter | |
| PE08XB5121 | Portique à 2 bras tournants Pertuis XXXXL | 870Kg | Larg. 10m (2 bras de 5m) x H. sous lisse 2.20m | 0 | Ajouter | |
| 0 | Ajouter | |||||
| OPTIONS : | 0 | Ajouter | ||||
| PE080O113 | Support panneau en 80x40 | H. 0.70m | 1 | Ajouter | ||
| PE080O114 | Panneau limiteur de hauteur | 3.45Kg | Diam. 650mm | 1 | Ajouter | |
| PE080O115 | Bavette simple avec chaînettes réglables | 0 | Ajouter | |||
| PE08CC110 | Cadenas clé triangle | 1 | Ajouter | |||
| PE08OC110 | Clé triangle seule | 1 | Ajouter | |||
| PE08OP5121 | Poteau de réception | 100Kg | H. 2.20m | 1 | Ajouter | |
| PE080O237 | Option U de liaison | 1 | Ajouter | |||
| 0 | Ajouter | |||||
| Port en sus nous consulter | 0 | Ajouter |
Options :
- Support panneau
- Panneau limiteur de hauteur diam. 650mm
- Cadenas clé triangle de 14
- Clé triangle
- Bavette simple
- Tête démontable pour le poteau de réception (remplissage béton)
- U de liaison pour relier les 2 lisses entre elles
